Installation de Cisco Packettracer 6 sur Ubuntu 13.10 64bits

Cisco Packettracer est un puissant outil de simulation de réseaux. Cependant, lorsqu’on l’installe sur une ubuntu 64 bits de base, il ne fonctionne pas. Sur les versions d’ubuntu inférieures à la 13.10, pour résoudre ce problème il suffisait d’installer le paquet ia32-libs. Cependant, depuis le passage à la version 13.10, ce paquet n’existe plus. Voici la marche à suivre pour faire fonctionner Cisco PacketTracer 6 sur une Ubuntu 13.10 :

Tout d’abord, il faut activer le support du multi-arch :

sudo dpkg --add-architecture i386

Ensuite, il ne reste plus qu’a installer les libraires 32 bits nécessaires :

sudo apt-get install libnss3-1d:i386 libqt4-qt3support:i386 libssl1.0.0:i386 libqtwebkit4:i386 libqt4-scripttools:i386

Cisco Aironet 1100 en mode workgroup-bridge

Le mode workgroup-bridge permet de faire un pont entre un réseau local et un point d’accès distant.

121646

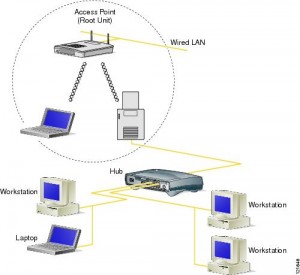

Dans cette exemple, les 3 stations de travail et le portable connecté au Hub passeront par la borne Wifi (Aironet 1100) configurée en workgroup-bridge pour accéder au point d’accès Root. Ce point d’accès Root peut être un routeur Wifi-ADSL par exemple ou une borne configurée en Access Point WPA-PSK (ce que nous allons voir dans cet exemple).

Pour faciliter la configuration, il est préférable d’utiliser l’interface Telnet de la borne Aironet.

workgroupbridge

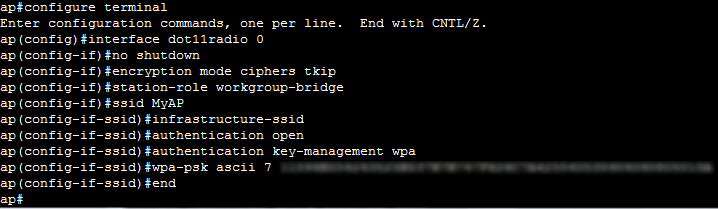

Tout d’abord, nous passons en mode « configuration terminal ». Pour l’interface dot11radio 0,  il suffit de l’activer avec la commande no shutdown et de lui définir son rôle à l’aide de la commande station-role workgroup-bridge.

Le reste de la configuration permet de faire communiquer la borne avec la borne configuré dans l’article « Cisco aironet 1100 et wpa-psk ».

On peut remarqué que la clé wpa est entrée sous la forme wpa-psk ascii  7   ………………………..

Le chiffre 7 permet de rentrer la clé sous forme cryptée (obtenue par un show run sur la borne Root).

Si on voulait rentrer la clé en clair, il suffit de remplacer le chiffre 7 par 0.

De même, le mot clé ascii peut être remplacé par hex.
