Supervision de baies de stockage Dell EqualLogic avec Nagios

Après la surveillance des hôtes VMware ESX(i), nous allons nous intéresser dans cet article à un des points névralgiques d’une infrastructure VMware vSphere : le stockage. Qu’il soit local ou partagée, une attention toute particulière doit lui être accordée.

Dans le cadre de mon travail, j’ai été amené à mettre en place et à utiliser un réseau de stockage s’appuyant sur une baie de stockage Dell EqualLogic PS6000XV (SAN iSCSI).

Pour vérifier l’état de santé et mesurer des données performances des baies de stockage Dell EqualLogic, Dell fournit gratuitement l’utilitaire Dell EqualLogic SAN HeadQuarters. Il est également possible de recevoir des notifications par courrier électronique pour être averti de problèmes éventuels.

Afin de centraliser la supervision de ce type de baie de stockage au sein de la solution de supervision Nagios, il m’a fallu développer un plugin Nagios dédié à cette tâche. Il repose sur la collecte des informations à l’aide de la version 1 du protocole SNMP. Le résultat est la publication aujourd’hui sous licence GPLv2 du plugin Nagios check_snmp_dell_equallogic (26 Ko). Il est construit sur la notion de groupe et de membres. Chaque groupe Dell EqualLogic prend en charge jusqu’à 16 baies de stockage, que l’on appelle des membres.

Le plugin check_snmp_dell_equallogic permet de vérifier l’état de l’alimentation, des batteries, des contrôleurs, de chaque disque dur, du RAID et des interfaces réseaux. Il permet également de récupérer plusieurs données de performances comme la vitesse des ventilateurs, le nombre d’entrées/sorties par seconde (IOPS), la latence, la température, le nombre de connexion iSCSI, l’utilisation de l’espace disque et enfin la consommation des différents volumes (LUNs). Ce qui donne dans l’interface Nagios (avec le thème Vautour Style) :

– Déplacez le plugin check_snmp_dell_equallogic dans le répertoire contenant les plugins Nagios : mv check_snmp_dell_equallogic /usr/local/nagios/libexec/
– Rendez le fichier exécutable : chmod +x /usr/local/nagios/libexec/check_snmp_dell_equallogic
– Modifiez le propriétaire pour ce script : chown nagios:nagios /usr/local/nagios/libexec/check_snmp_dell_equallogic

Pour vérifier que ce plugin Nagios fonctionne correctement, il vous suffit de l’exécuter : /usr/local/nagios/libexec/check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t info

Ce qui devrait vous retourner : Member ‘BAIE01’ – Info : Storage Array Dell EqualLogic ‘xx-xxx’ (xxxxxxxx) has 2 controllers and 16 hard drives

L’argument H correspond à l’adresse IP du groupe de baies, C à la communauté SNMP, n au nom du membre et t au type d’information que vous souhaitez récupérer.  Les valeurs possibles sont : battery, connection, controller, disk, fan, health, info, io, latency, network, redundancy, temperature, usage, raid et volume. En fonction du type d’information, il vous faudra utiliser d’autres arguments tels que d pour indiquer l’identifiant du disque dur. Vous trouverez plus d’informations sur son utilisation en affichant l’aide qui accompagne ce plugin : /usr/local/nagios/libexec/check_snmp_dell_equallogic -h

Voici quelques exemples d’utilisation :

– Vérifiez l’état des batteries : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t battery

Member ‘BAIE01’ – Battery status : cache battery in controller 1 is fully functional , cache battery in controller 2 is fully functional

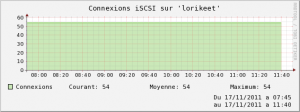

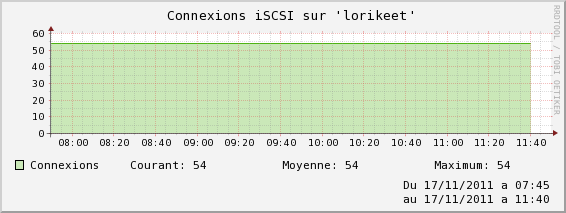

– Récupérez le nombre de connexion iSCSI : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t connection -w 15 -c 20

Member ‘BAIE01’ – Number of iSCSI connections : 54 | con_iscsi=54;15;20;0

– Vérifiez l’état des contrôleurs : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t controller

Member ‘BAIE01’ – Controllers status : both controllers are fully functional

– Vérifiez l’état du disque dur d’identifiant 1 : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t disk -d 1

Member ‘BAIE01’ – Disk 1 (slot 0) status (type : SAS and size 419.18 Go ) : Disk is online. RAID is fully fonctionnal

– Récupérez la vitesse des ventilateurs : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t fan

Member ‘BAIE01’ – Fan speed : ‘Power Cooling Module 0 Fan 0’ : 5010 tr/min, ‘Power Cooling Module 0 Fan 1’ : 4800 tr/min, ‘Power Cooling Module 1 Fan 0’ : 4830 tr/min, ‘Power Cooling Module 1 Fan 1’ : 4830 tr/min, | ‘Power Cooling Module 0 Fan 0’=5010 ‘Power Cooling Module 0 Fan 1’=4800 ‘Power Cooling Module 1 Fan 0’=4830 ‘Power Cooling Module 1 Fan 1’=4830

– Contrôlez l’état global de la baie de stockage : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx-C public -n BAIE01 -t health

Member ‘BAIE01’ – Global system status : OK

– Récupérez le nombre d’entrée/sortie par seconde : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01-t io

Member ‘BAIE01’ – I/O Operations Per Second : Read counter’s value is 429346443 and write counter’s value is 548035313 | read=429346443c;0;0;0 write=548035313c;0;0;0

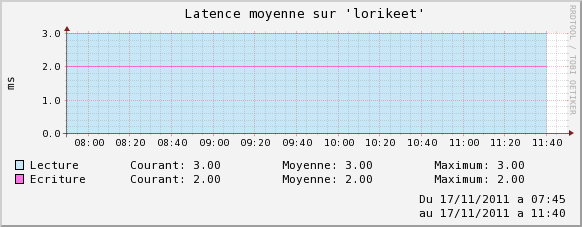

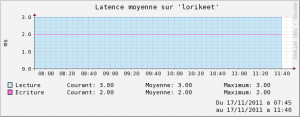

– Récupérez la latence en lecture et écriture : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t latency

Member ‘BAIE01’ – Reading average latency value is : 3 ms, writing average latency value is 2 ms | read=3;0;0;0 write=2;0;0;0

– Vérifiez si l’interface réseau eth0 est bien connecté : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t network -i eth0

Member ‘BAIE01’ – Network interface ‘eth0’ (10.100.2.10) status : Network interface is fully functional (MTU of 9000 and Speed of 1000)

– Vérifiez la redondance et l’état de l’alimentation : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t redundancy

Member ‘BAIE01’ – Power supply status : ‘Power Cooling Module 0’ is fully fonctionnal, ‘Power Cooling Module 1’ is fully fonctionnal

– Vérifiez l’état du RAID : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t raid

Member ‘BAIE01’ – RAID status : RAID is fully fonctionnal

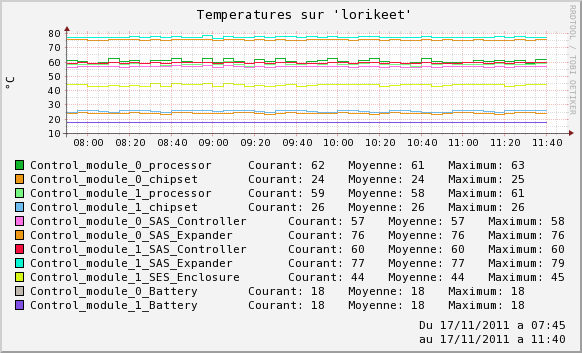

– Récupérez la température des différents composants : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t temperature

Member ‘BAIE01’ – Temperatures : ‘Control module 0 processor’ : 60 Degres Celcius, ‘Control module 0 chipset’ : 24 Degres Celcius, ‘Control module 1 processor’ : 58 Degres Celcius, ‘Control module 1 chipset’ : 25 Degres Celcius, ‘Control module 0 SAS Controller’ : 56 Degres Celcius, ‘Control module 0 SAS Expander’ : 75 Degres Celcius, ‘Control module 1 SAS Controller’ : 59 Degres Celcius, ‘Control module 1 SAS Expander’ : 77 Degres Celcius, ‘Control module 1 SES Enclosure’ : 43 Degres Celcius, ‘Control module 0 Battery’ : 18 Degres Celcius, ‘Control module 1 Battery’ : 18 Degres Celcius, | ‘Control module 0 processor’=60 ‘Control module 0 chipset’=24 ‘Control module 1 processor’=58 ‘Control module 1 chipset’=25 ‘Control module 0 SAS Controller’=56 ‘Control module 0 SAS Expander’=75 ‘Control module 1 SAS Controller’=59 ‘Control module 1 SAS Expander’=77 ‘Control module 1 SES Enclosure’=43 ‘Control module 0 Battery’=18 ‘Control module 1 Battery’=18

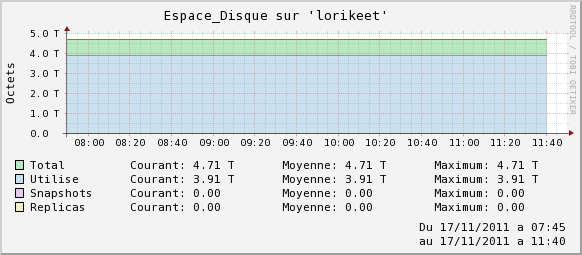

– Récupérez l’utilisation de l’espace disque : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t usage -w 90 -c 95

Member ‘BAIE01’ – Used disk space : 3.90 To with a total disk space of 4.70 To (83%) with 0% for snapshots and 0% for replication | total=5173228339200B;4655905505280;4914566922240;0 used=4295035453440B;0;0;0 snapshots=0B;0;0;0 replicas=0B;0;0;0

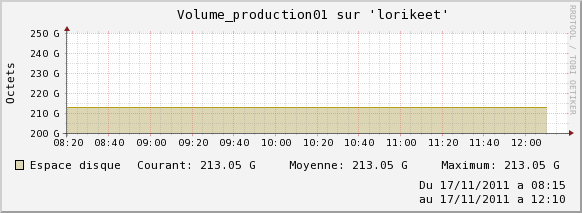

– Récupérez la consommation d’un volume : ./check_snmp_dell_equallogic -H xxx.xxx.xxx.xxx -C public -n BAIE01 -t volume -v volume01 -w 90 -c 95

Member ‘BAIE01’ – Volume ‘volume01’ (online) in RAID group ‘GRP01’ : 213.04 Go used on 500.00 Go (42%) | volume_used=228757340160B;483183820800;510027366400;0

Nous allons maintenant modifier la configuration de Nagios pour superviser une baie de stockage Dell EqualLogic. Cette partie dépend de l’arborescence de configuration et de l’installation de Nagios dont vous disposez.

– Ajoutez les définitions des objets command : vi /etc/nagios/objects/commands.cfg

define command {
  command_name check_dell_equallogic_battery
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t battery
}

define command {
  command_name check_dell_equallogic_connection
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t connection -w $ARG3$ -c $ARG4$
}

define command {
  command_name check_dell_equallogic_controller
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t controller
}

define command {
  command_name check_dell_equallogic_disk
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t disk -d $ARG3$
}

define command {
  command_name check_dell_equallogic_fan
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t fan
}

define command {
  command_name check_dell_equallogic_health
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t health
}

define command {
  command_name check_dell_equallogic_io
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t io
}

define command {
  command_name check_dell_equallogic_latency
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t latency
}

define command {
  command_name check_dell_equallogic_network
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t network -i $ARG3$ -m $ARG4$ -s $ARG5$
}

define command {
  command_name check_dell_equallogic_redundancy
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t redundancy
}

define command {
  command_name check_dell_equallogic_raid
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t raid
}

define command {
  command_name check_dell_equallogic_temperature
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t temperature
}

define command {
  command_name check_dell_equallogic_usage
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t usage -w $ARG3$ -c $ARG4$
}

define command {
  command_name check_dell_equallogic_volume
  command_line $USER1$/check_snmp_dell_equallogic -H $HOSTADDRESS$ -C $ARG1$ -n $ARG2$ -t volume -v $ARG3$ -w $ARG4$ -c $ARG5$
}

– Ajoutez la définition de l’objet host pour le groupe de baies de stockage : vi /etc/nagios/objects/hosts.cfg

define host {
  host_name grpbaies
  use generic_host
  alias Groupe de baies Dell EqualLogic
  address xxx.xxx.xxx.xxx
  contact_groups +admin
}

– Ajoutez la définition des objets service pour la baie : vi /etc/nagios/objects/services.cfg

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Alimentation
  check_command check_dell_equallogic_redundancy!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Batteries
  check_command check_dell_equallogic_battery!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Connexions_iSCSI
  check_command check_dell_equallogic_connection!public!baie01!0!0
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Controleurs
  check_command check_dell_equallogic_controller!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Espace_Disque
  check_command check_dell_equallogic_usage!public!baie01!90!95
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_1
  check_command check_dell_equallogic_disk!public!baie01!1
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_2
  check_command check_dell_equallogic_disk!public!baie01!2
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_3
  check_command check_dell_equallogic_disk!public!baie01!3
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_4
  check_command check_dell_equallogic_disk!public!baie01!4
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_5
  check_command check_dell_equallogic_disk!public!baie01!5
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_6
  check_command check_dell_equallogic_disk!public!baie01!6
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_7
  check_command check_dell_equallogic_disk!public!baie01!7
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_8
  check_command check_dell_equallogic_disk!public!baie01!8
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_9
  check_command check_dell_equallogic_disk!public!baie01!9
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_10
  check_command check_dell_equallogic_disk!public!baie01!10
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_11
  check_command check_dell_equallogic_disk!public!baie01!11
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_12
  check_command check_dell_equallogic_disk!public!baie01!12
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_13
  check_command check_dell_equallogic_disk!public!baie01!13
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_14
  check_command check_dell_equallogic_disk!public!baie01!14
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_15
  check_command check_dell_equallogic_disk!public!baie01!15
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Etat_Disque_16
  check_command check_dell_equallogic_disk!public!baie01!16
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Interface_Reseau_eth0
  check_command check_dell_equallogic_network!public!baie01!eth0!9000!1000
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Interface_Reseau_eth1
  check_command check_dell_equallogic_network!public!baie01!eth1!9000!1000
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Interface_Reseau_eth2
  check_command check_dell_equallogic_network!public!baie01!eth2!9000!1000
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Interface_Reseau_eth3
  check_command check_dell_equallogic_network!public!baie01!eth3!9000!1000
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_IO
  check_command check_dell_equallogic_io!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Latence
  check_command check_dell_equallogic_latency!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_RAID
  check_command check_dell_equallogic_raid!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_Temperature
  check_command check_dell_equallogic_temperature!public!baie01
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_volume01
  check_command check_dell_equallogic_volume!public!baie01!volume01!80!90
  contact_groups +admin
}

define service {
  host_name grpbaies
  use generic_service
  service_description BAIE01_volume02
  check_command check_dell_equallogic_volume!public!baie01!volume02!80!90
  contact_groups +admin
}

– Rechargez la configuration de Nagios : service nagios reload

Vos baies de stockage Dell EqualLogic peuvent être maintenant supervisé à l’aide de Nagios.

Mise à jour :

  • 10/10/2014 : La consommation des volumes disponibles sur plusieurs membres a été corrigée.
  • 13/11/2014 : Prise en compte de la MTU et de la vitesse pour la vérification d’une interface réseau (ajout des arguments -m et -s).
7
Nov

Flasher le bios d’un Dell depuis ubuntu 11.10

Dans cet article, nous allons voir comment flasher le bios d’un portable Dell Latitude D620 sous ubuntu 11.10 directement. La méthode peut bien entendu être appliquée à d’autre modèles de chez Dell.

1. Récupération de la mise à jour sur le site Dell.

Dans notre cas, le fichier obtenu s’appelle D620_A10.EXE. Nous allons donc positionner les droits d’exécution dessus :

chmod +x D620_A10.EXE

2. Extraction du BIOS

Nous allons installer wine afin de pouvoir extraire le nouveau bios à proprement parler du .exe téléchargé précédemment.

sudo apt-get install wine
wine ./D620_A10.EXE -writehdrfile -nopause

Cela nous permet de récupérer un fichier D620_A10.hdr contenant les données utiles pour la suite …

3. Flash du BIOS

Tout d’abord, nous allons installer les outils necessaires :

sudo apt-get install firmware-addon-dell
sudo modprobe dell_rbu

Il ne nous reste plus qu’à flasher avec la commande :

sudo dellBiosUpdate -u -f ./D620_A10.hdr --reboot
3
Oct

Nagios : Des plugins Nagios en veux-tu en voilà !

Un plugin Nagios a en charge le contrôle de l’état et des performances d’un hôte. Grâce à lui, il vous est possible de vérifier la charge CPU, la mémoire utilisée, le trafic réseau d’un serveur ou encore de surveiller la température d’une salle serveur. Le résultat d’un plugin étant ensuite récupéré par Nagios.

Les plugins Nagios que je vous propose, permettent de vérifier différents services à l’aide de requêtes SNMP (version 1) effectuées sur un agent SNMP.

1. check_snmp_cpu : Contrôle la charge CPU d’un serveur. Ce plugin retourne des données de performance.
2. check_snmp_memory : Indique la mémoire utilisée par un serveur. Ce plugin retourne des données de performance.
3. check_snmp_disksize : Vérifie l’espace disque disponible sur un point de montage. Ce plugin retourne des données de performance.
4. check_snmp_traffic : Indique le débit en entrée et en sortie d’une interface réseau. Ce plugin retourne des données de performance.
5. check_snmp_service : Contrôle qu’un service est en fonctionnement.

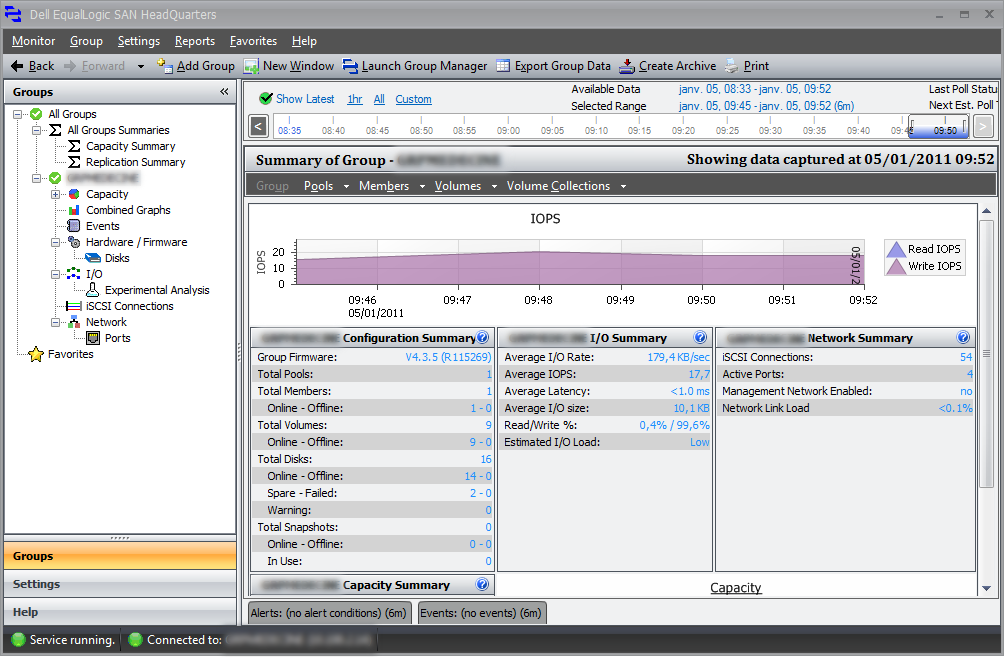

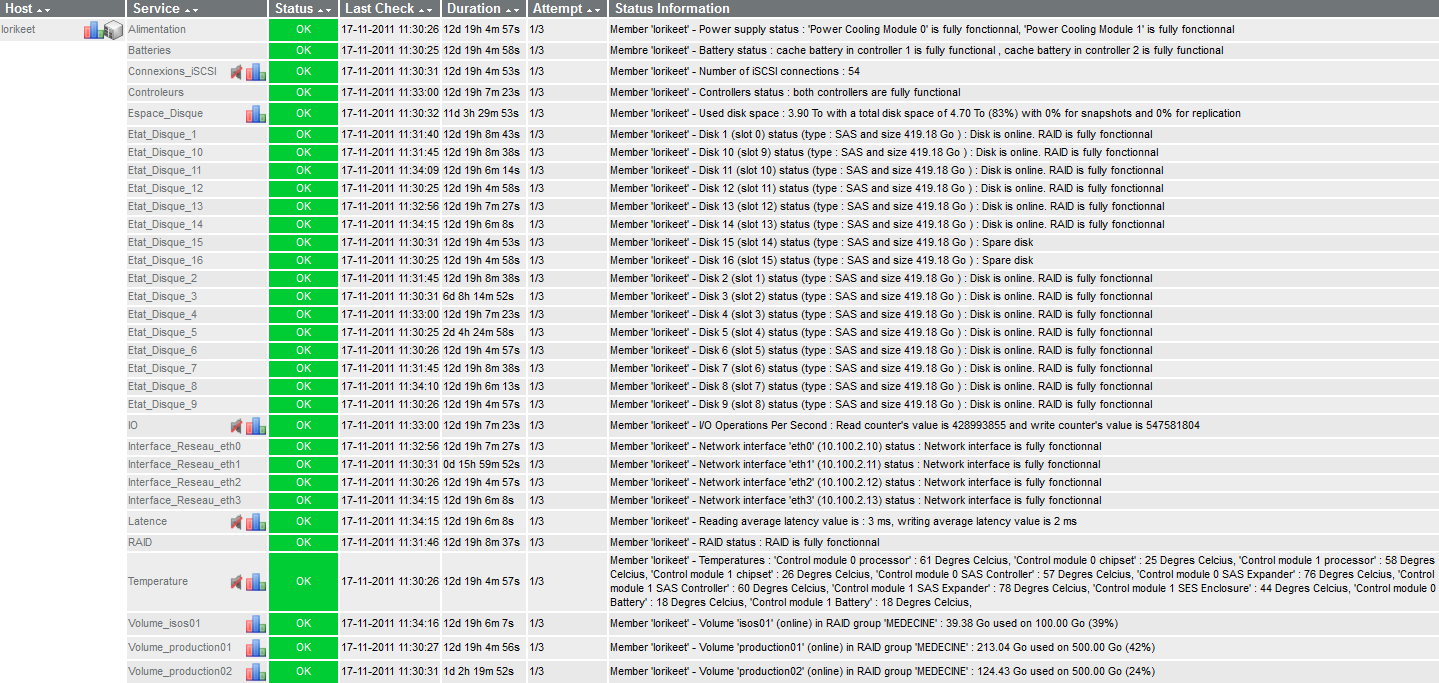

6. check_snmp_dell_equallogic : Surveille l’état d’une baie de stockage Dell EqualLogic. Ce plugin retourne des données de performance.
7. check_snmp_dell_poweredge : Vérifie l’état d’un serveur Dell PowerEdge (température CPU, redondance de l’alimentation, état des disques durs) à l’aide de Dell OpenManage Server Administrator. Ce plugin retourne des données de performance pour la température CPU.
8. check_snmp_ups : Indique l’état d’un onduleur. Ce plugin retourne des données de performance.
9. check_snmp_uptime : Indique la durée fonctionnement d’un équipement. Ce plugin retourne des données de performance.
10. check_snmp_printer : Affiche l’état des consommables et du nombre de pages imprimé. Ce plugin retourne des données de performance.

Les plugins Nagios présents dans cet article sont écrits en Bash et sont distribués sous licence GPLv2. Ils nécessitent en pré-requis, l’installation des utilitaires SNMP (snmpget et snmpwalk) sur votre serveur Nagios : yum install snmp-utils.

A noté que les plugins Nagios sont distribués en langue anglaise. Il vous sera toutefois assez facile de les francisé si vous le souhaitez.

Quelques exemples de graphiques RRDTool d’après les données de performance retournées par ces plugins :

check_snmp_traffic

check_snmp_memory

check_snmp_cpu

Le thème Celadon pour WordPress a été créé par Themes Boutique
